Présentation
En exécution, l'utilisateur peut paramétrer le graphe affichées grâce à plusieurs fonctionnalités proposées par le menu contextuel.
CE menu contextuel est constitué de deux volets, permettant de configurer :
Remarque : Il est possible de configurer ce menu :
Menu contextuel : options d'affichage
Par défaut, un graphe est associé à un menu contextuel (affiché grâce au clic droit de la souris).
Grâce au volet "Affichage" de ce menu contextuel, l'utilisateur final à la possibilité de réaliser de nombreuses manipulations :
  • choix du type du graphe.
  • affichage ou non du quadrillage.
  • options de lissage, dégradé ou animation.
  • affichage de la légende
  • gestion de la bulle et de la mire.
  • enregistrement du graphe
  • Impression du graphe.
Voyons en détail quelques options.

Choix du type de graphe

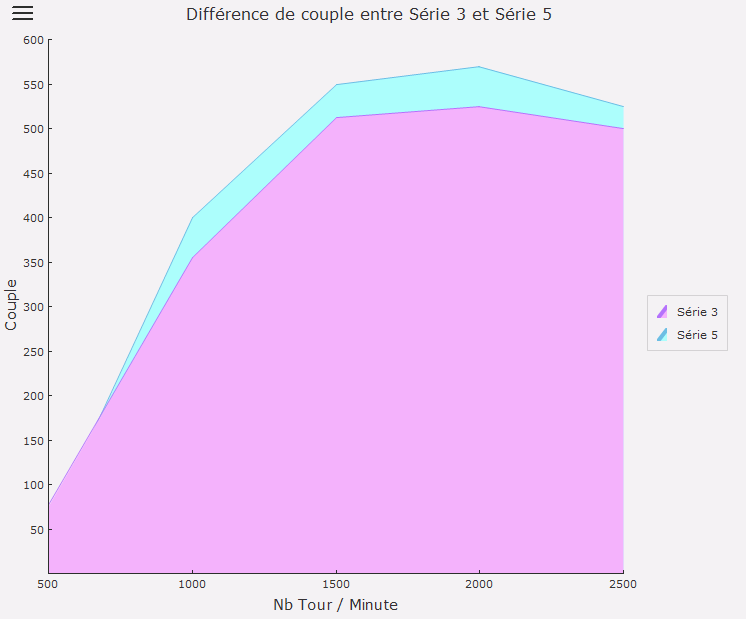

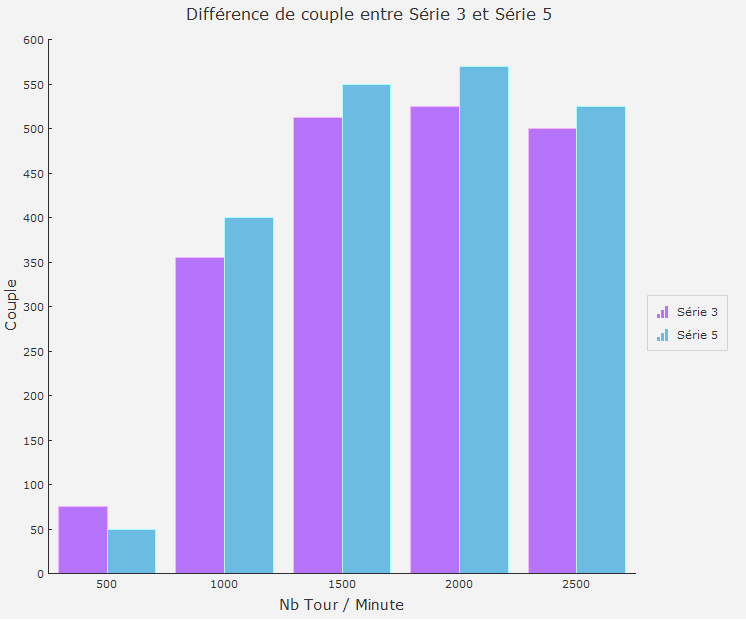

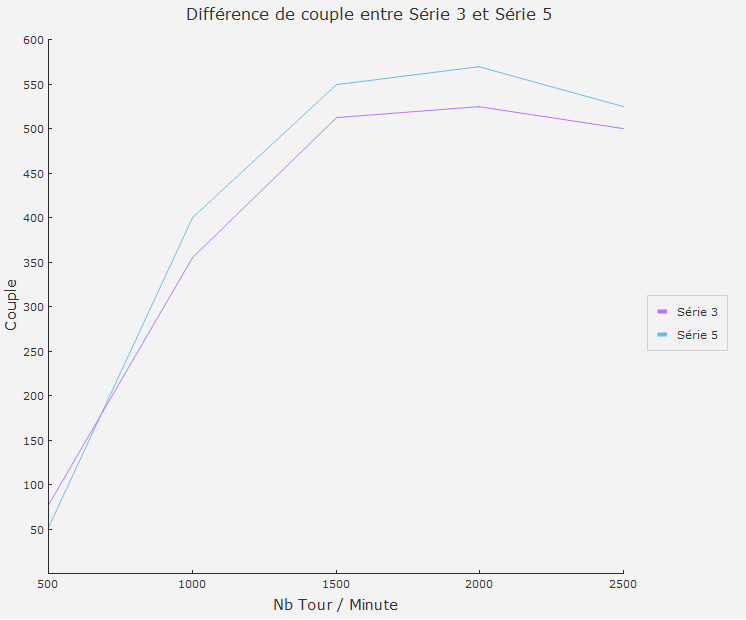

Le menu contextuel permet de choisir le mode de visualisation le plus approprié aux données visualisées : secteur, courbe, histogramme, graphe boursier, etc.

Quadrillage

Le menu contextuel permet :
  • d'afficher un quadrillage vertical,
  • d'afficher un quadrillage horizontal,
  • d'afficher aucun quadrillage.

Options supplémentaires

Le menu contextuel permet également de lisser les différentes valeurs, utiliser un dégradé de couleurs ou encore d'utiliser une animation lors de l'affichage.

Affichage de la légende

Le menu contextuel permet d'afficher ou non la légende du graphe et de paramétrer sa position.

Bulle et mire

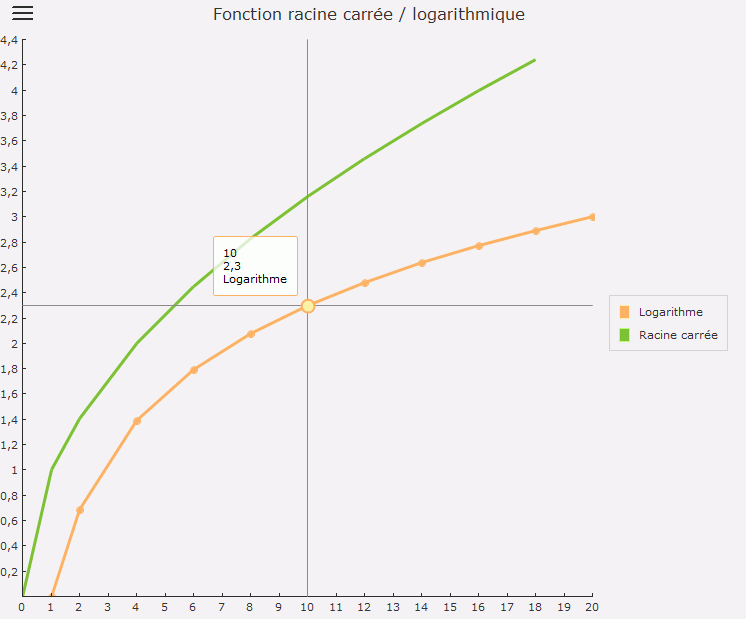

Il est possible d'afficher une bulle lorsque le curseur de la souris survole une donnée. Cette bulle contient par défaut la valeur et le libellé de la série et de la catégorie. Cette bulle d'aide peut être personnalisée grâce à la fonction grBulle.
Les caractéristiques de cette bulle sont les suivantes :
  • Apparition immédiate pour une meilleure lisibilité,
  • Contour de la bulle utilisant la couleur de la série. L'association entre la bulle et la série est immédiate.
  • Bulle semi-transparente : le graphe en dessous apparaît.
  • Flèche pointant précisément le point visé.
Pour plus de détails, il est également possible d'activer la mire. La mire permet à l'utilisateur de connaître avec précision la valeur pointée.
Pour plus de détails, consultez Mire d'un graphe.

Enregistrer et imprimer

Il est possible d'enregistrer le graphe sous forme d'une image. Le graphe actuellement affiché (avec toutes ses caractéristiques) est enregistré dans le répertoire sélectionné et au format voulu.
L'impression du graphe est réalisée sur l'imprimante choisie. Si l'imprimante est en couleur, le graphe sera imprimé en couleur.
Menu contextuel : gestion des axes
Les options de gestion des axes du menu contextuel des graphes permettent de paramétrer :
  • l'orientation des axes.
  • l'activation du zoom.
  • la limite des ordonnées.
  • le pas des graduations.

Orientation des axes

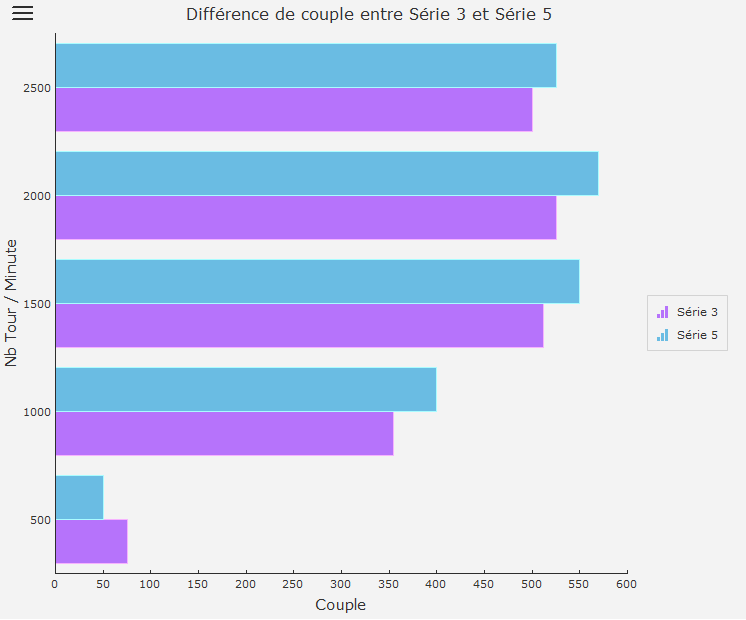

Il est possible de modifier l'orientation des axes.
Par exemple :

Activation du zoom

Le menu contextuel du graphe permet d'activer le zoom dans le graphe. Il est possible d'activer :
  • le zoom horizontal uniquement.
  • le zoom vertical uniquement.
  • le zoom vertical et horizontal.
Ce zoom peut également être activé par défaut à l'affichage du graphe.

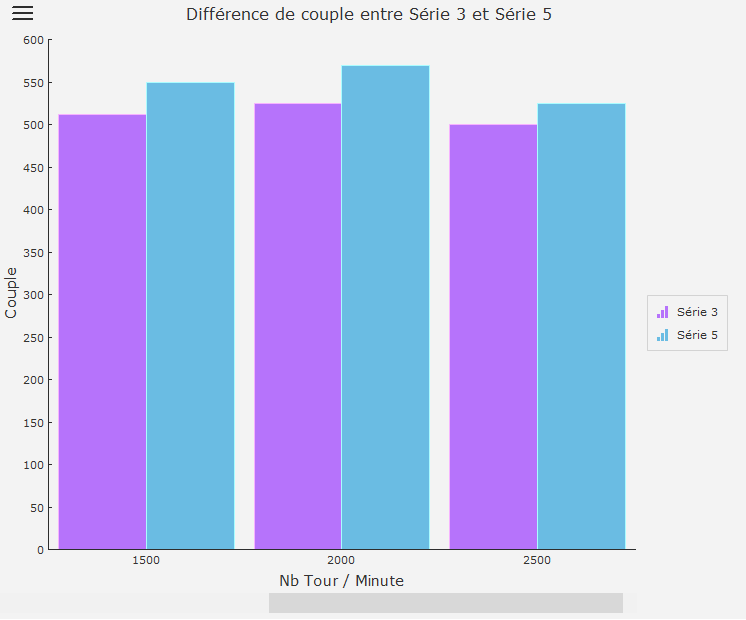

Lorsque le zoom est activé, il est possible de manipuler le graphe d'une des manières suivantes :
  • Utilisation des ascenseurs verticaux et horizontaux : il est possible de spécifier la zone à zoomer en déplaçant les différentes cages des ascenseurs.
  • Utilisation de Ctrl + la roulette de la souris : la zone pointée par la souris est automatiquement zoomée.
    La roulette de zoom fonctionne également en survol du champ Graphe (même si le champ n'a pas le focus).
  • Utilisation du lasso de la souris : la zone sélectionnée par le lasso de la souris est automatiquement zoomée. Il est possible d'arrêter le zoom en appuyant sur la touche Echap.
  • Utilisation de Ctrl + (signe '+' du clavier numérique) et Ctrl - (signe '-' du clavier numérique) : la zone située au centre du graphe est automatiquement zoomée.
Pour retrouver le graphe dans son état initial, il suffit d'utiliser la combinaison de touches Ctrl + 0.
Remarque : Si le graphe est associé à une image de fond, l'image de fond n'est pas zoomée.

Limite des ordonnées

Il est possible de modifier les valeurs limites des ordonnées affichées dans le graphe (graphes de type Courbe ou Histogramme). Cette fonctionnalité permet notamment d'éviter les zones vides et inutilisées dans un graphe pour recentrer ses valeurs.

Pas des graduations

Le menu contextuel du graphe permet de modifier le pas de graduation utilisé dans le graphe. Couplée à l'affichage du quadrillage ou du zoom, cette fonctionnalité permet par exemple d'afficher des données spécifiques.
